Микроманипуляторы для микроскопа: назначение, виды и особенности выбора

Микроманипуляторы для микроскопа — это высокоточные устройства, предназначенные для перемещения микроинструментов, электродов, капилляров, игл, зондов и других рабочих элементов в поле зрения микроскопа. Они позволяют оператору выполнять контролируемые движения с высокой точностью и работать с объектами, размеры которых не позволяют использовать обычные ручные инструменты.

Такое оборудование применяется в биологии, медицине, микроэлектронике, материаловедении, научных исследованиях и лабораторной диагностике. Микроманипулятор устанавливается рядом с микроскопом или непосредственно на его рабочей платформе и обеспечивает точное позиционирование закрепленного инструмента относительно исследуемого объекта.

Выбор оборудования зависит от характера задач, необходимого количества осей, диапазона перемещения, требуемой точности и совместимости с конкретной моделью микроскопа.

Что такое микроманипулятор

Микроманипулятор представляет собой механическую, гидравлическую, электрическую или комбинированную систему точного позиционирования. В держателе устройства закрепляется рабочий инструмент, который необходимо перемещать относительно образца.

В зависимости от конструкции микроманипулятор позволяет выполнять движения:

• влево и вправо;

• вперед и назад;

• вверх и вниз;

• под заданным углом;

• по нескольким координатам одновременно.

Основная задача оборудования — преобразовать управляющее действие оператора в значительно более точное и контролируемое движение рабочего инструмента.

При работе под большим увеличением даже небольшое движение руки может привести к значительному смещению инструмента в поле зрения. Микроманипулятор позволяет уменьшить влияние таких движений и обеспечить более плавное позиционирование.

Микроманипуляторы для микроскопа: где применяются

Сфера применения оборудования зависит от конструкции и характеристик конкретной модели. Микроманипуляторы используются в тех случаях, когда необходимо точно воздействовать на отдельный микрообъект или определенную область исследуемого образца.

Основные направления применения:

• клеточная биология;

• эмбриология;

• физиология;

• нейробиология;

• микроинъекции;

• электрофизиологические исследования;

• микроэлектроника;

• исследование материалов;

• работа с микроскопическими компонентами.

В биологических исследованиях микроманипулятор может использоваться для точного позиционирования капилляров и микроигл. В электрофизиологии с его помощью размещают электроды относительно клеток и исследуемых тканей.

В технических лабораториях оборудование применяется для работы с миниатюрными деталями, микросхемами, тонкими проводниками и другими небольшими объектами.

Таким образом, назначение микроманипулятора определяется не только типом микроскопа, но и инструментом, который закрепляется в его держателе.

Механические микроманипуляторы для микроскопа

Механические модели являются одним из наиболее распространенных вариантов. Перемещение осуществляется с помощью винтовых механизмов, рукояток и других элементов ручного управления.

К преимуществам механических устройств относятся:

• сравнительно простая конструкция;

• удобное ручное управление;

• отсутствие сложной электроники;

• возможность точной настройки положения;

• применение для широкого круга лабораторных задач.

Оператор вращает регулировочные элементы, постепенно перемещая закрепленный инструмент по нужной оси.

Важным параметром является плавность хода. Люфт, рывки и нестабильность положения могут затруднять работу под большим увеличением. Поэтому для точных исследований большое значение имеют качество механических компонентов и жесткость конструкции.

Механические микроманипуляторы подходят для задач, где не требуется автоматическое перемещение или программное управление.

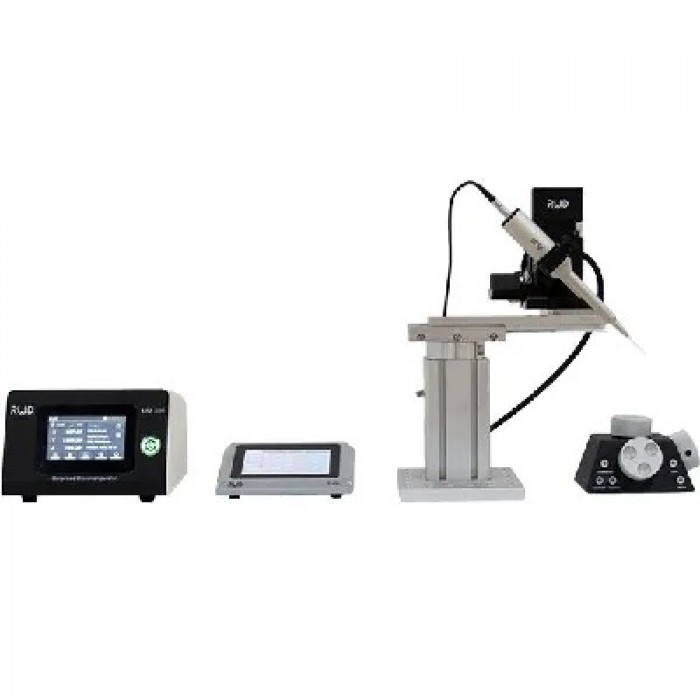

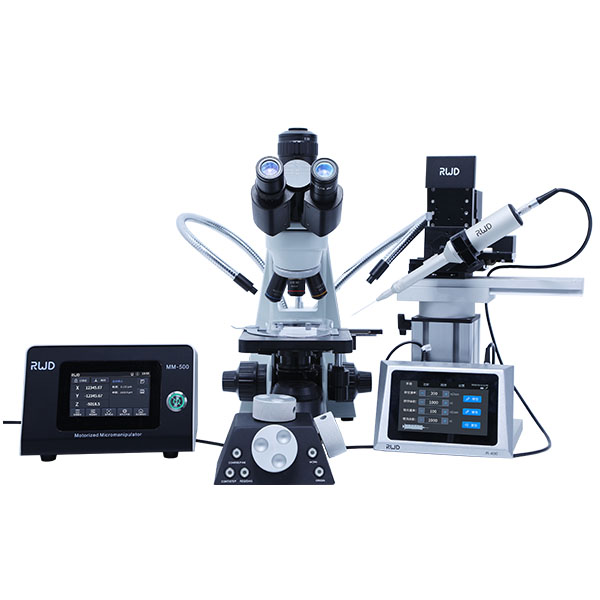

Электрические микроманипуляторы для микроскопа

Электрические и моторизованные модели оснащаются приводами, которые управляют перемещением рабочего инструмента. Оператор может задавать движение с помощью контроллера, джойстика или программного обеспечения.

Такие устройства востребованы в задачах, где особенно важны:

• повторяемость движений;

• высокая точность позиционирования;

• возможность дистанционного управления;

• выполнение заданной последовательности перемещений;

• интеграция с другим лабораторным оборудованием.

Моторизованное управление позволяет уменьшить необходимость прямого механического воздействия на установку. Это может быть важно при работе с чувствительными образцами и сложными экспериментальными системами.

В зависимости от модели возможно сохранение координат, возврат в заданную точку и программирование определенных перемещений.

При выборе необходимо учитывать не только характеристики самого манипулятора, но и совместимость контроллера и программного обеспечения с используемой лабораторной системой.

Трехосевой микроманипулятор для микроскопа

Количество осей определяет направления, в которых можно перемещать инструмент. Одним из наиболее универсальных решений является трехосевой микроманипулятор.

Он позволяет позиционировать рабочий элемент по координатам X, Y и Z:

• по горизонтали;

• в глубину;

• по вертикали.

Трехосевая конструкция удобна для точного подведения иглы, электрода или зонда к исследуемому объекту.

В некоторых задачах дополнительно требуется изменение угла наклона. Для этого используются модели с дополнительными регулировками или специальные держатели.

При выборе количества осей необходимо заранее понимать характер будущей работы. Если инструмент должен перемещаться только в одном направлении, сложная многоосевая система может быть избыточной. Для универсальной лабораторной установки возможность регулировки по нескольким координатам значительно расширяет функциональность.

Микроманипулятор для микроинъекций

Микроинъекции требуют особенно точного позиционирования капилляра или микроиглы. Оператор должен подвести инструмент к нужному участку образца и контролировать его движение под увеличением.

Для таких задач микроманипулятор может работать совместно с:

• инвертированным микроскопом;

• микроинъектором;

• держателем капилляра;

• системой визуализации;

• виброизолирующей платформой.

Важное значение имеют плавность перемещения и стабильность положения. После подведения инструмента к объекту конструкция не должна самопроизвольно смещаться.

В сложных лабораторных системах могут использоваться несколько микроманипуляторов. Например, один управляет удерживающим инструментом, а второй — инъекционным капилляром.

Комплектация установки определяется конкретной методикой исследования.

Микроманипуляторы для электрофизиологии

В электрофизиологических исследованиях микроманипуляторы применяются для позиционирования электродов и других чувствительных инструментов.

В таких задачах особенно важны:

• высокая точность;

• плавность движения;

• отсутствие заметного люфта;

• механическая стабильность;

• минимизация вибраций.

Даже небольшое непредусмотренное перемещение может повлиять на положение электрода относительно исследуемого объекта.

Для сложных исследований могут использоваться моторизованные системы с возможностью точного управления скоростью и расстоянием перемещения.

Большое значение имеет и организация всей рабочей установки. Микроскоп, микроманипулятор, держатели и другое оборудование должны быть надежно закреплены и работать как единая система.

Как выбрать микроманипулятор для микроскопа

Перед покупкой необходимо определить, какие задачи будут выполняться с помощью оборудования. Универсального микроманипулятора для всех лабораторных работ не существует.

При выборе учитывают:

• количество осей;

• диапазон перемещения;

• минимальный шаг регулировки;

• способ управления;

• тип закрепляемого инструмента;

• допустимую нагрузку;

• способ монтажа;

• совместимость с микроскопом;

• требования к стабильности.

Также важно учитывать рабочее пространство вокруг микроскопа. Крупный манипулятор может мешать другим элементам установки или ограничивать доступ к образцу.

Для регулярных однотипных операций может быть достаточно механической модели. Если требуется высокая повторяемость, дистанционное управление или автоматизация, стоит рассмотреть моторизованное оборудование.

Установка микроманипулятора на микроскоп

Способ крепления зависит от конструкции оборудования. Микроманипулятор может устанавливаться на специальную платформу, стойку, основание или другие элементы лабораторной системы.

При монтаже необходимо обеспечить:

• жесткую фиксацию;

• отсутствие вибраций;

• удобный доступ к органам управления;

• достаточный диапазон движения;

• правильное положение рабочего инструмента.

Перед началом работы проверяют, может ли закрепленный инструмент достигать нужной области образца без выхода механизмов за пределы рабочего диапазона.

Особое внимание уделяют кабелям и трубкам, если используются электроды, микроинъекторы или другое дополнительное оборудование. Они не должны создавать натяжение, которое способно вызвать смещение инструмента.

Купить микроманипуляторы для микроскопа

При выборе лабораторного оборудования необходимо учитывать не только заявленную точность, но и реальные условия будущей работы. Тип микроскопа, исследуемые объекты, используемые инструменты и требования к управлению напрямую влияют на подходящую конфигурацию.

Для правильного подбора желательно заранее определить:

• модель микроскопа;

• назначение системы;

• требуемое количество осей;

• необходимый диапазон перемещения;

• тип держателя;

• способ управления.

Качественные микроманипуляторы для микроскопа позволяют точно позиционировать микроиглы, капилляры, электроды, зонды и другие инструменты. Правильно подобранное устройство повышает удобство лабораторной работы, помогает выполнять контролируемые перемещения и расширяет возможности микроскопической исследовательской системы.
